Jeep - Cherokee (1984-2001)



XJ - Wymiana sworzni zwrotnic (i krzyżaka półosi przedniej)



Wymieniłem właśnie w zeszłym tygodniu sworznie zwrotnic i zrobiłem przy tym parę fotek.

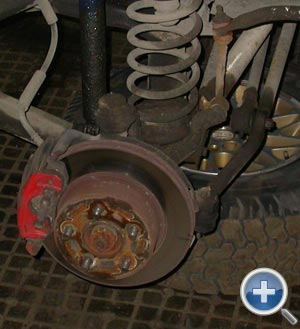

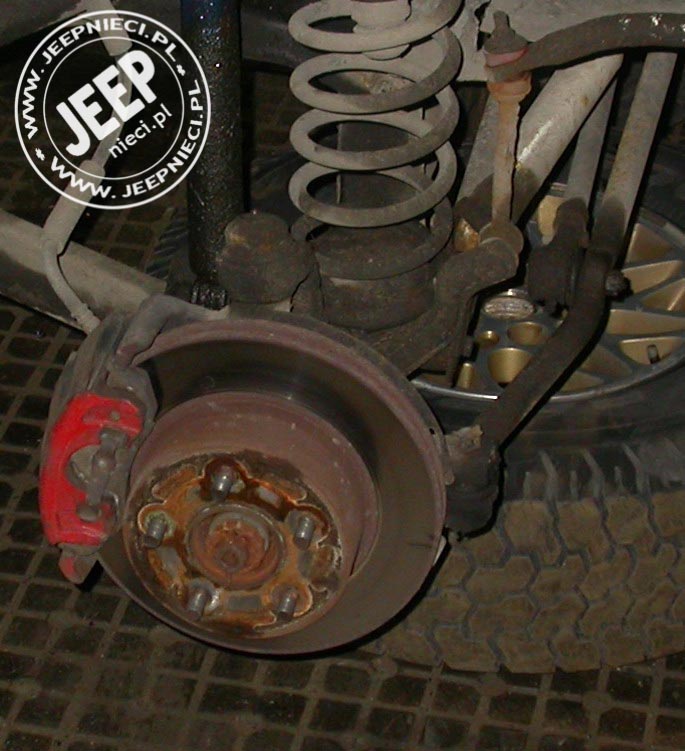

Najpierw po odkręceniu koła wyjąłem /wyrwałem znaczy się  / zawleczkę i zdjąłem nakładkę zabezpieczającą nakrętkę półosi. Na zdjęciu jeszcze przed demontażem - widac zabezpieczenie na środku półosi.

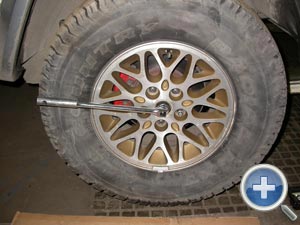

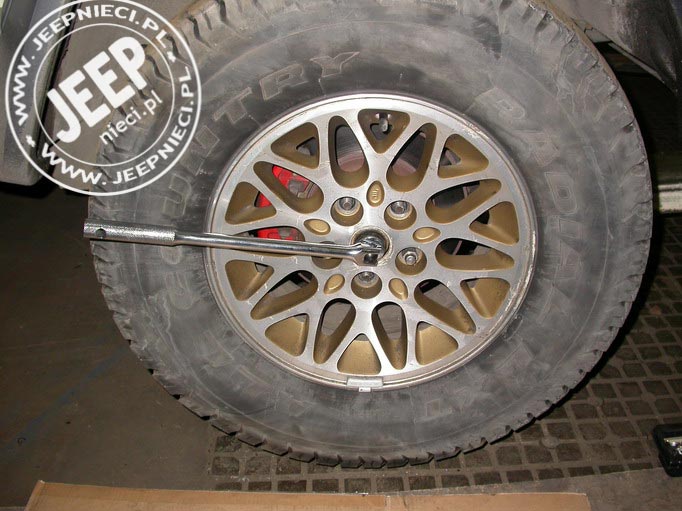

Potem trzeba założyć nasadkę 36 i założyć koło bez zaślepki w środku. Koło wystarczy przykręcić 2-ma śrubami i opuścić na ziemię. Teraz długie i solidne ramię na nasadkę i... nakrętka półosi odkręca sie nie bez protestu.

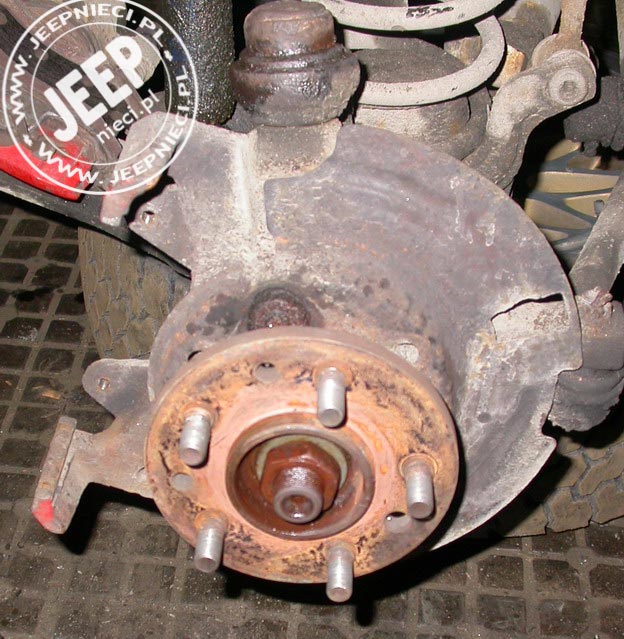

Po zdjeciu zacisku hamulców i tarczy hamulcowej wyglada to tak

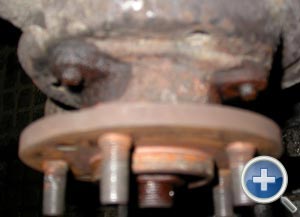

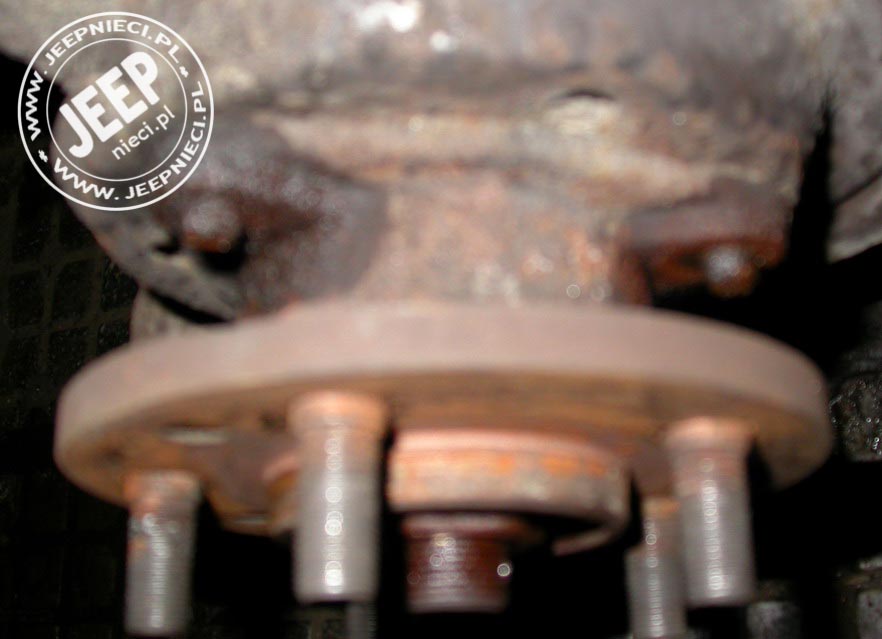

A te śruby /trzecia niewidoczna jest pod spodem/ trzeba solidnie zalać jakimś zajzajerem /w stylu WD40/, żeby piastę odkręcić bez problemów

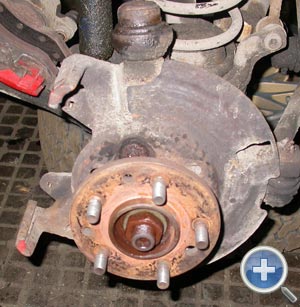

Po zdjeciu piasty i wyjęciu półosi

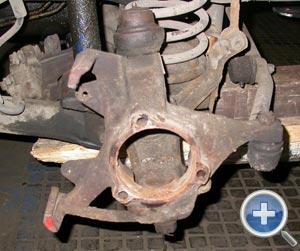

No i po odkręceniu nakretek starych sworzni i zdjęciu zwrotnicy /tutaj akurat druga strona niż te wcześniejsze zdjęcia - trochę bedzie z jednej a troche z drugiej strony/

No i teraz sedno całej roboty, czyli wywalenie starych sworzni. Ja odciąłem najpierw górne części sworzni przy pomocy małej szlifierki kątowej z tarczą 125x1mm /dolny można co prawda próbować wybić bez odcinania, ale rozklepuje się wtedy tą jego część wystajacą ponad osadzenie w otworze i wybijanie może zakończyć sie jego zaklinowaniem/.

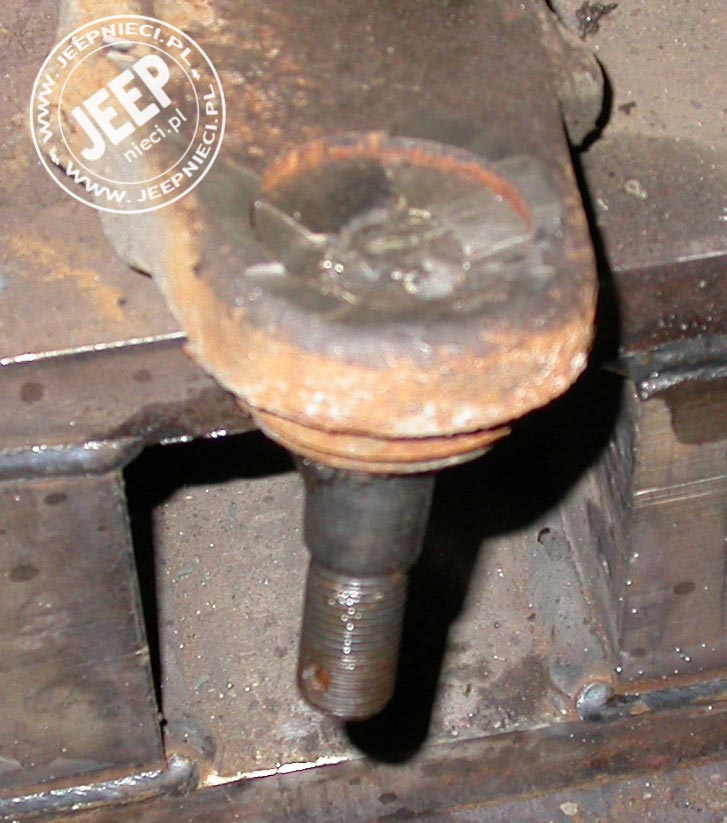

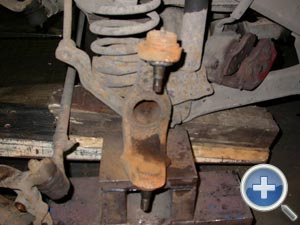

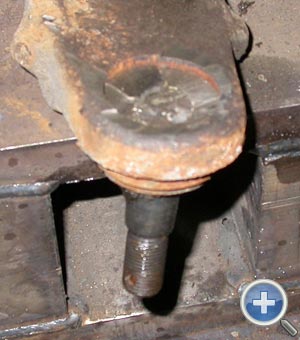

Na zdjęciu poniżej jest dolny sworzeń po odcięciu i częściowym jego wybiciu w dół - bez problemu po odcięciu górnej części da sie go w dół wybić

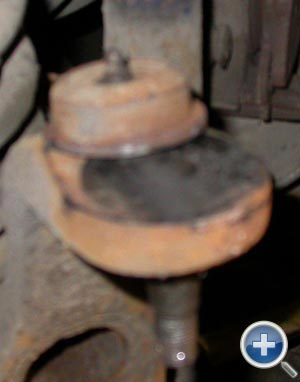

A na tym jest odcięty górny sworzeń /jego odcięta część leży nieco odsunięta/

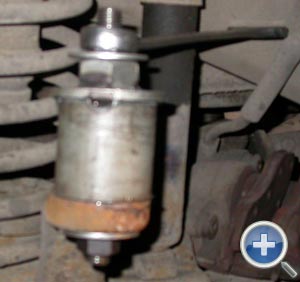

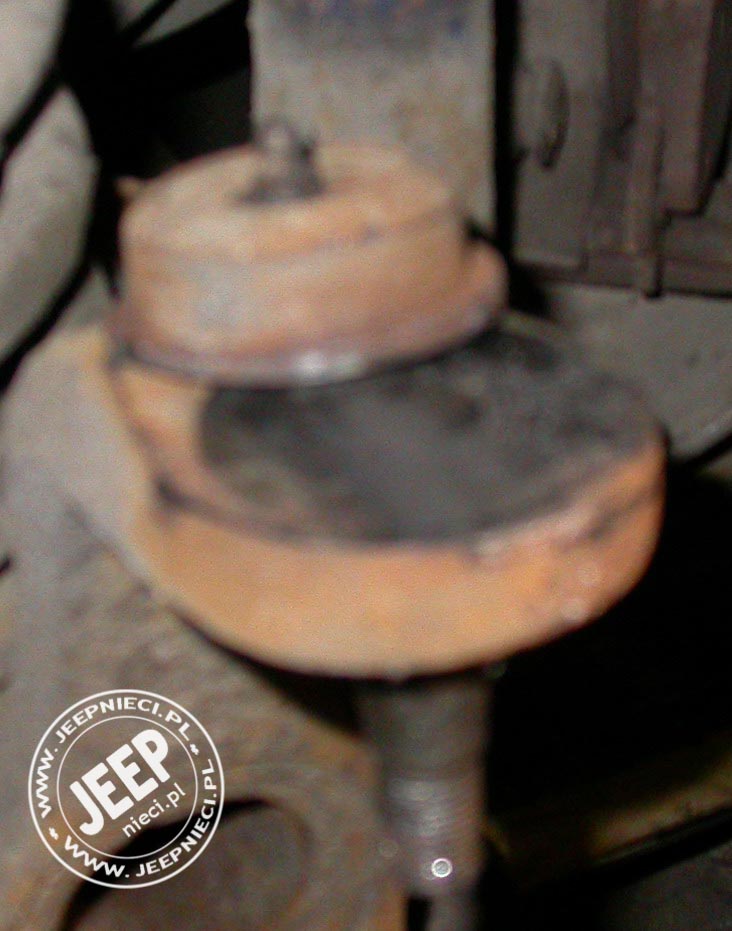

Po odcięciu górnej części tego sworznia całość da się rozebrać /wypada trzpień i wkładka tworzywowa/ - w otworze zostaje tylko tak jakby tuleja z otworem w środku. I właśnie ten otwór ułatwia bardzo wyciągnięcie tej resztki starego sworznia - ja założyłem u góry kawałek rury o wewnętrznej średnicy większej niż otwór, a przez całość przełożyłem kawałek szpilki M16 z nakretkami i podkładkami z obydwu stron. Podkładka dolna musi być oczywiście mniejsza niż otwór. Wyglądało to tak

No i teraz to już bajecznie proste - skrecając nakretki na śrubie wycisnąłem resztke sworznia do góry.

Zakładanie sworzni też nie jest takie proste, bo one ciasnawo wchodzą na swoje miejsce.

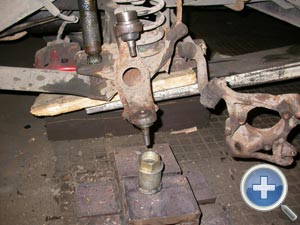

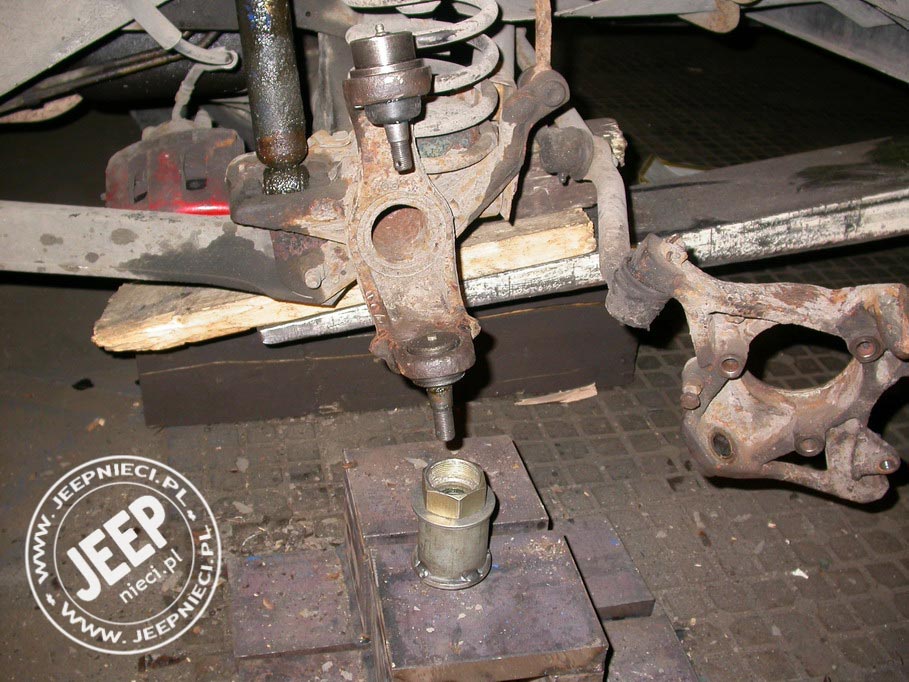

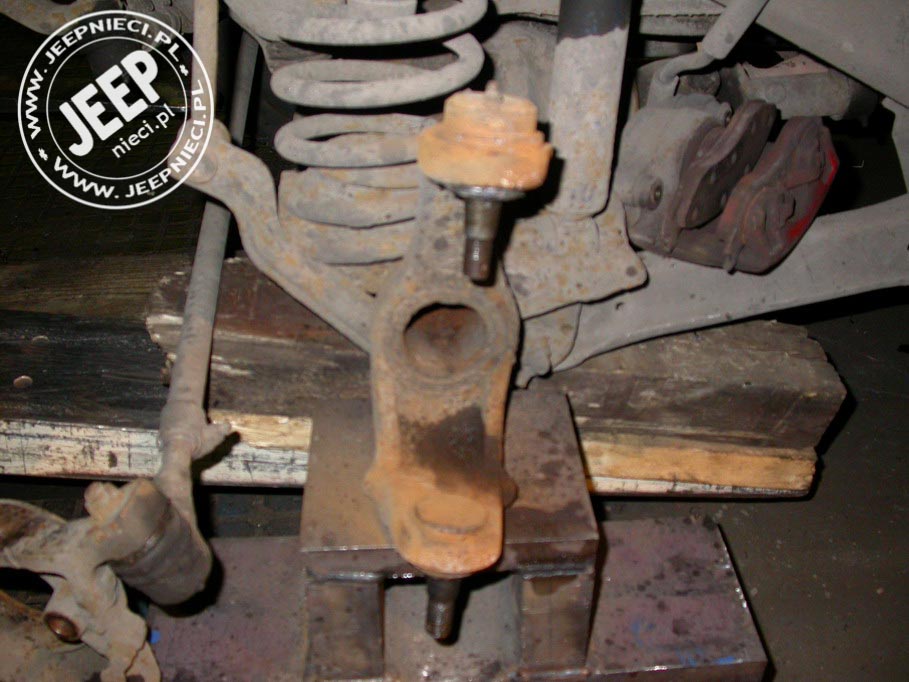

Górny założyłem poprzez częściowe ciągnięcie/naprężanie dołem za trzpień sworznia /poprzez podkładki i nakrętkę, byle nie za mocno, bo on się wysuwa/ oraz tłuczenie młotkiem od góry przez tulejkę nałożaną na kołnież sworznia. Dolny podparłem na kołnierzu /poprzez tuleję widoczną na zdjęciu/ i opuściłem cały ciężar na ten sworzeń a następnie młotkiem walnąłem parę /-naście/ razy z góry naokoło niego

To by było na tyle sworzni - wymieniałem jeszcze jeden z krzyżaków bo był przyrdzewiały.

Po wyjeciu półosi okazało się, że cudem jeszcze go nie urwałem, bo pracował bez protestu tylko w jednej płaszczyźnie - w drugiej nie mogłem go ręcznie wogóle ruszyć, więc naprężenia przy skręcaniu musiały być niemałe.

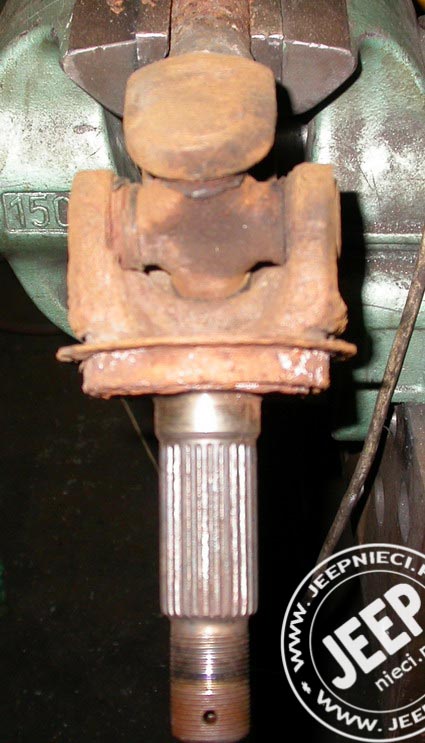

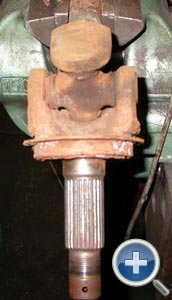

Wyjęta półośka ze starym krzyżakiem

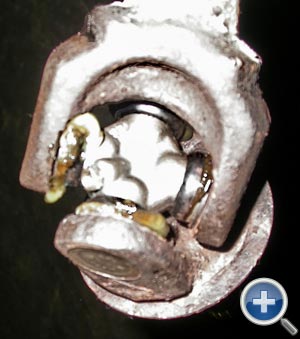

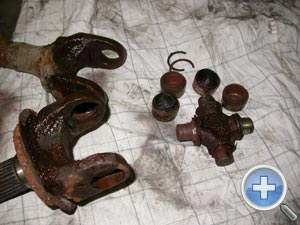

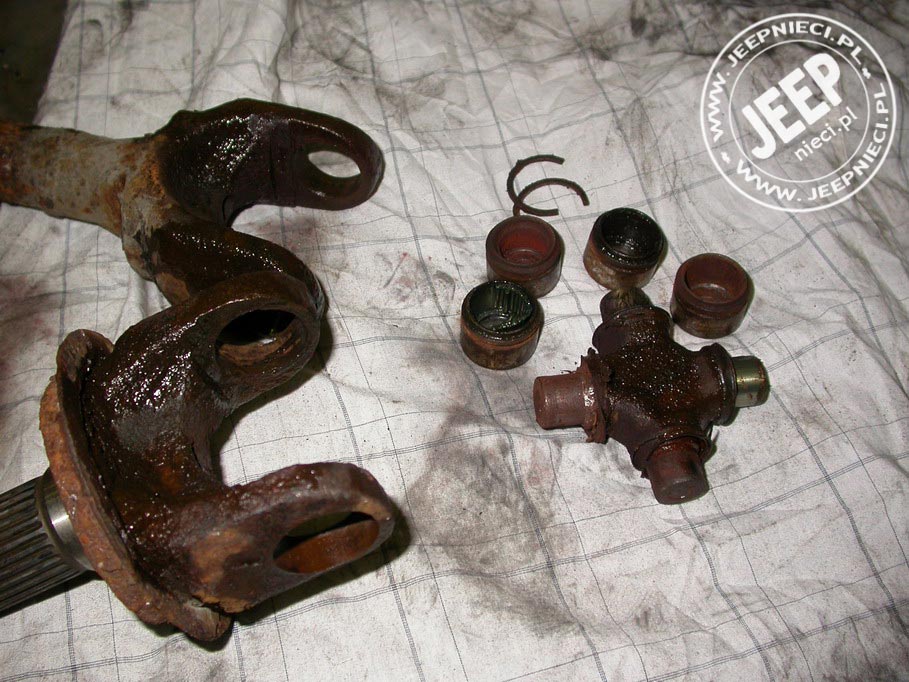

Rozebrany krzyżak

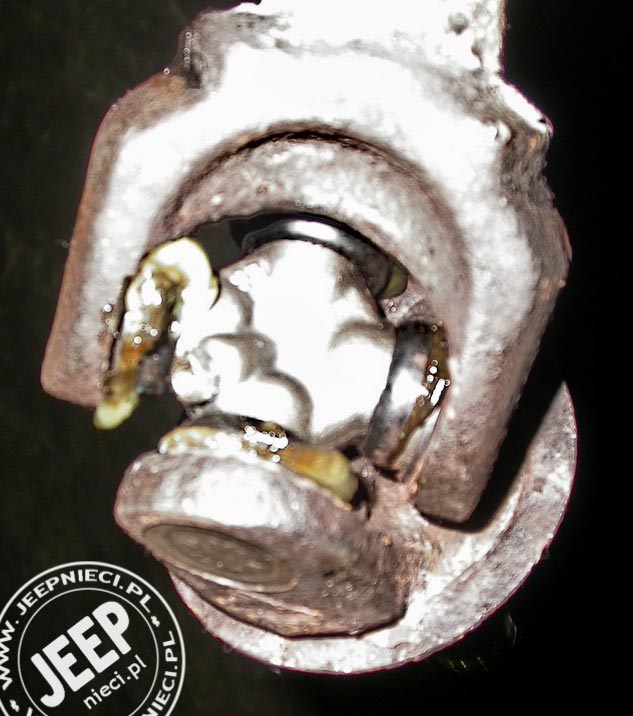

No i złożona półośka z nowym krzyżakiem - widać na zdjęciu /słabo - wiem - sorry/ wypływający spod uszczelnień smar - po złożeniu krzyżaka należy go porządnie wypełnić smarem poprzez kalamitkę

Cała robota zajęła mi:

6 godzin z "pierwszej" strony - razem z wymianą krzyżaka, szukaniem i dopasowywaniem narzędzi przemysliwaniem strategii itd itp

2,5 godziny z drugiej strony - doświadczenie robi swoje

Aha1 - nie piszcie proszę, że mi amorki leją jak cholera - ja to wiem bo tam byłem i sam to widziałem  - amorki mam do wymiany /wszystkie/, ale po kolei dojdę i do nich.

Aha2 - przepraszam za niską jakość niektórych zdjęć - trochę mi było kulawo tak sięgać po aparat co chwilę i nie zwracałem za bardzo uwagi czy się zdjęcie udało czy nie za bardzo.

I najważniejsze:
Aha3 - jeden taki właściciel serwisu napisał na wyrost "tak samo jak tarcze i klocki które masz tragiczne" - no i tu się baaaardzo pomylił bo nie sprawdził, tylko strzelał, a myślał, że w każdym starym XJ-cie hamulce to padaka - u mnie są z przodu nowiutkie tarcze hamulcowe - nie widać tego na zdjęciach, ale nie mają prawie wogóle rantu powyżej styku z klockami. Były wymieniane kilka tysiecy kilometrów temu - klocki mają ze dwa centymetry grubości - może było to dawno temu, ale na pewno są to pierwsze klocki na tych tarczach.



opracował: Leo_1969 [ @ ]
