Jeep - Grand Cherokee (1999-2004)



Awaria wentylatora nawiewu



Najczęstrzą przypadłościął jeśli chodzi o awrarie związane z prawidłowym działaniem wentylatora nawiewu w Grandach 99-04 jest nadpalanie się styków kostki przy sterowniku nawiewów. Oto proste rozwiązania w celu wyelinimowania usterki.

http://www.wjjeeps.com/blower_motor.htm

tak jak autor podaje potrzebujemy zastawik naprawczy nr 05102406AA



Można również wyeliminować awarię na stałe wywalając całkowicie ową kostkę (tak mam zrobione u siebie), ale opiszę to jak zrobię zdjęcia

Sprawa jest dość prosta, pod warunkie,że nadpalanie i topienia się kostki nie spowodowało większych zniszczeń na płytce sterownika.

I) Niezbędne graty:

-śrubokręt krzyżakowy - do odkręcenia sterownika od budy
-śrubokręcik płaski - do podważenia zapadek w celu rozebrania odudowy
-cążki - do odcięcia przewodów
- lutownica - wiadomo
-opaski termokurczliwe
- opalarka - do podgrzania opasek

II) Prace:

1. Wygrzebujemy sterownik, który do auta jest zamocowany dwiema śróbkami

2. Odcinamy kabelki pamiętając by przy ponownym ich łączeniu zachować odpowiednią kolejność (sterownik wędruje na biurko)

3. W celi otworzenia obudowy sterownika podważamy 4 zapadki (po 1 z każdej strony)

4. Delikatnie wylutowujeny gniazdo, które wraz z kostką wędruje do śmietnika

5. W miejscu gniazda lutujemy 1-2cm druciki odseparowując poszczególne ścieżki (wracamy do Auta)

6. Zarabiamy wcześniej odciete przewody i na każdy zakładamy 3-4cm opaskę termokurczliwą

7. Przekładamy przewody przez otwór w plastikowej obudowie

8. Lutujemy przewody do przygotowanych uprzednio w płytce drucików zwracając uwagę by nie spowodować zwarcia się lutów

9. Zsuwamy opaski termokurczliwe i delikatnie podgrzewany by się skurczyły

10.Zamykamy obudowę i przykręcamy całość do auta

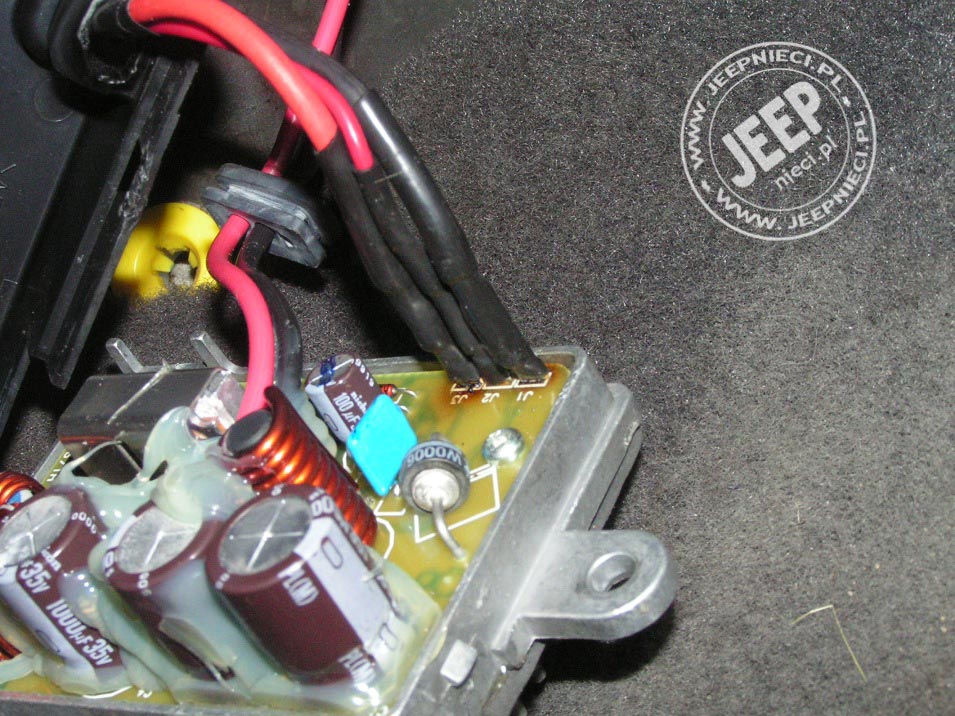

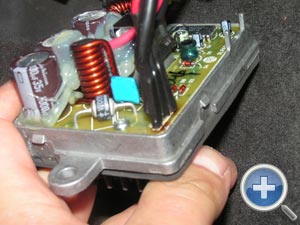

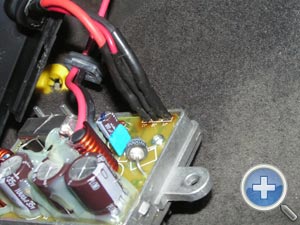

Po całym zabiegu wnętrze sterownika wygląda tak

Zdjęcia i opracowanie: kermitV8
