RADIA

Jeep Grand Cherokee (WJ/WG) montowane są trzy typy radioodtwarzaczy koncernu Chrysler:

• AM/FM/ magnetofon kasetowy

• AM/FM/ odtwarzacz CD,

• AM/FM/ magnetofon kasetowy / odtwarzacz CD

AM/FM/ magnetofon kasetowy

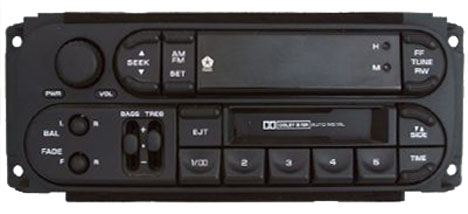

	RAS	1999-2001
	RBA	1999-2000
	RBL	1999-2000

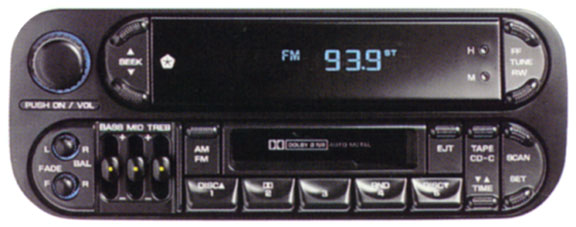

	RBN	1999-2000
	RBB	1999-2003

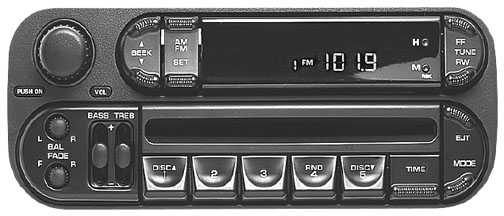

AM/FM/ odtwarzacz CD
	RBK	2002-2004

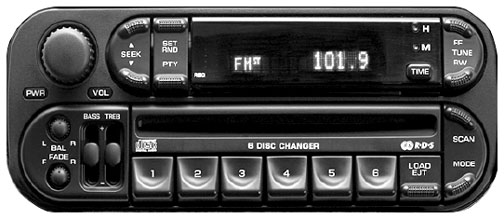

	RBQ	2003-2004

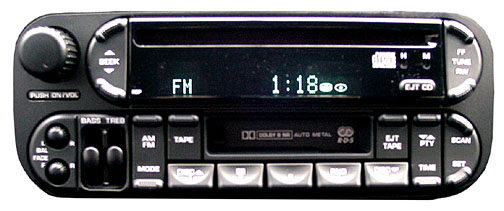

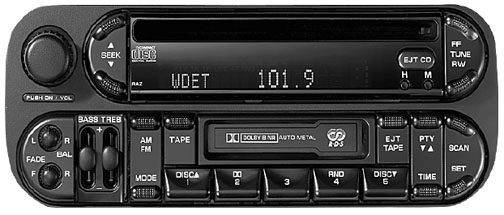

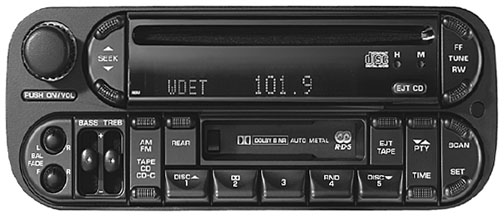

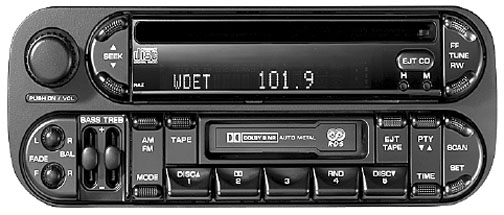

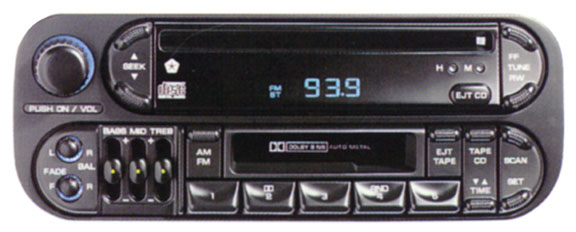

AM/FM/ magnetofon kasetowy / odtwarzacz CD
	RAD	1999-2000
	RAZ	1999-2001
	RAZ	2002-2004

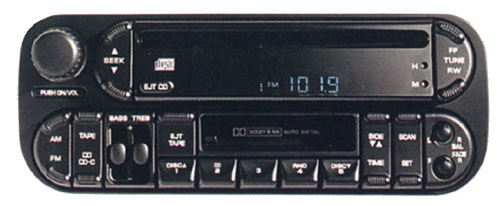

	RBP	1999-2001
	RBP	2002
	RBP	2003-2004
	RBT	2003
	RBU	2002-2004
	RBY	2002
	SIRIUS radio satelitarne	2002-2004
AM/FM/CD/NAV Radio

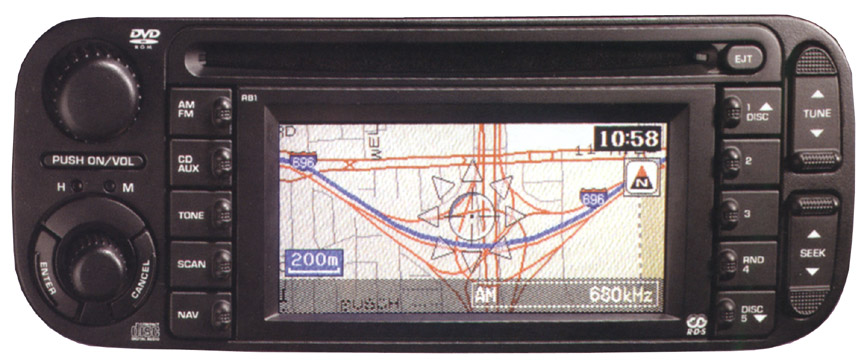

	RB1 NAV radio	2002-2004





demonataż radia

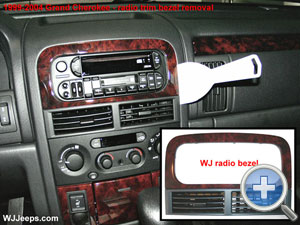

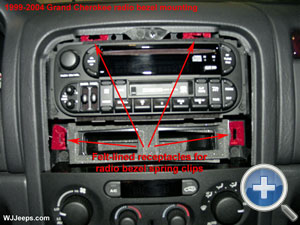

1. by dostać się do radia na początku musimy delikatnie podważyć ramkę, która trzyma się na 4 zatrzaskach (dwa od góry oraz po jednym z lewej i prawej strony). Podważając należy podważać i robić to w miarę delikatnie by nie zrobić rys w plastikach. Ramka odpowiednio podważona bez problemów wychodzi.

2. po wyjęciu ramki naszym oczom ukazuje się „gołe” radio wraz z dostępem do przednich wlotów powietrza.

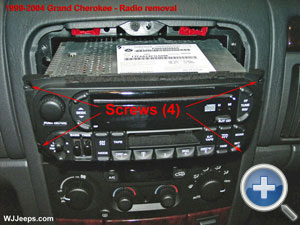

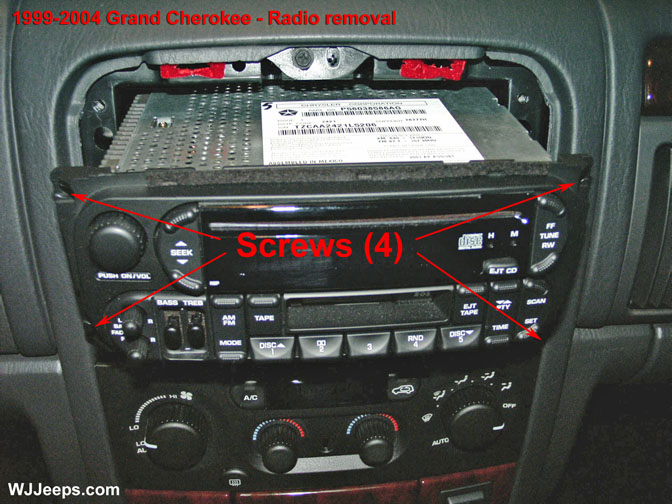

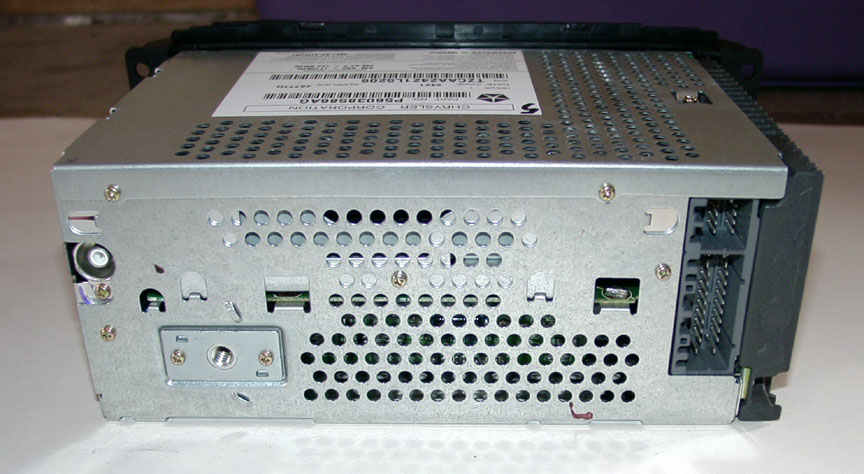

3. by dostać się radia pozostało jedynie odkręcenie 4 śrubek (screws) i możemy już swobodnie wyciągnąć radio uważając na kable podłączone z tyłu.

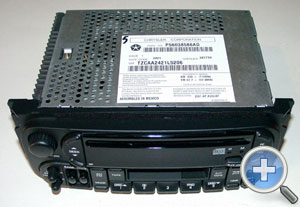

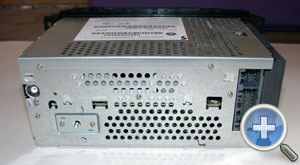

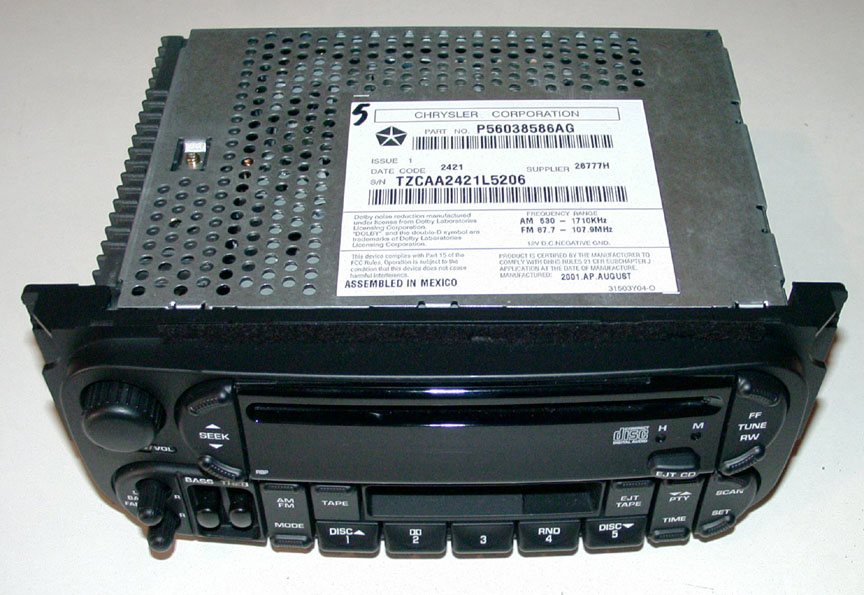

Jak widać na załączonym obrazku na radioodtwarzaczu umieszczona jest naklejka noszą m.in. numer seryjny (s/n). Znajomość s/n będzie nam potrzebna w chwili kiedy nasze radio zażyczy sobie kodu odblokowującego (code), a dzieje się tak niekiedy po odłączeniu akumulatora.



INFINITY GOLD – WZMACNIACZ

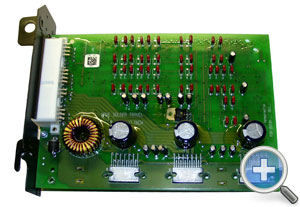

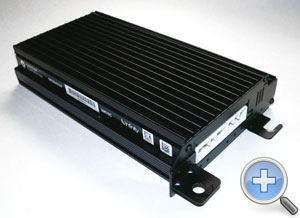

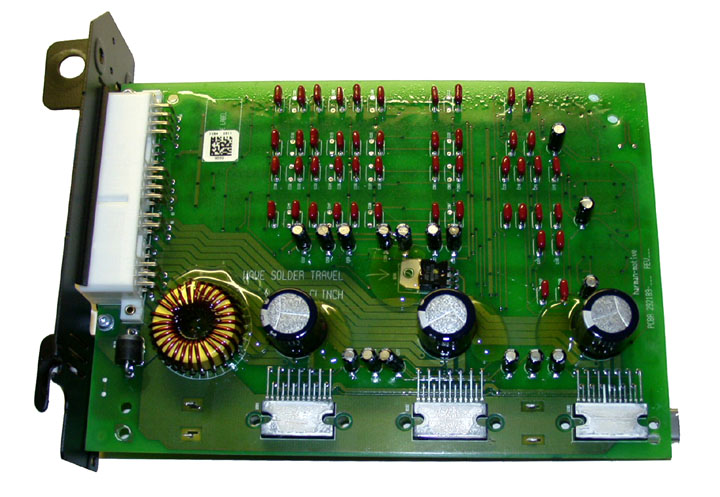

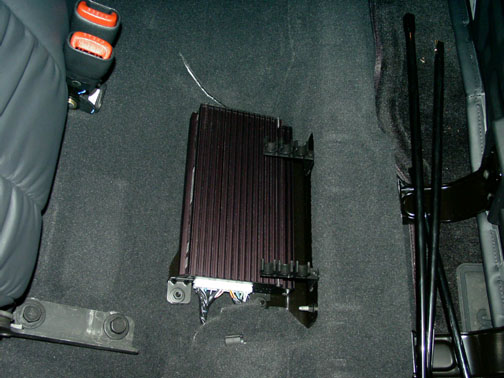

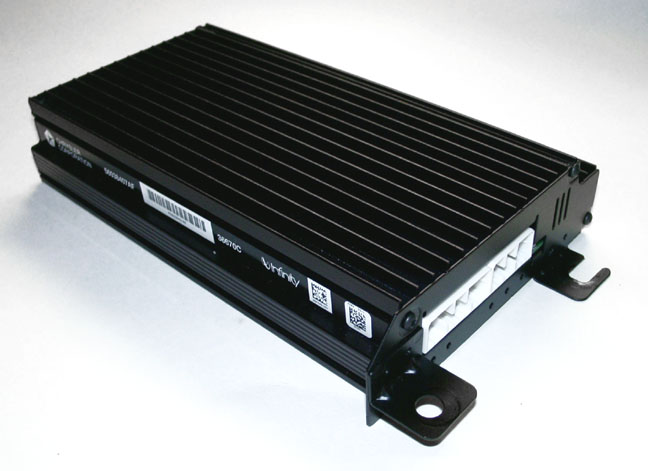

Posiadacze nagłośnienia Infinity Gold mają do swojej dyspozycji wzmacniacz 6 kanałowy dysponujący mocą 180Watt. Wzmacniacz usytuowany jest pod tylną kanapą obok miejsca w którym znajduje się lewarek.

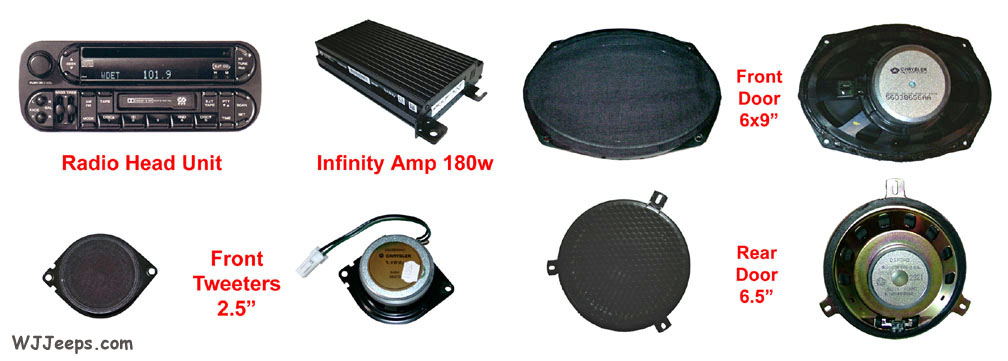

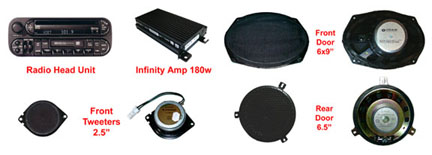

W skład systemu nagłośnienia Infinity Gold wchodzi:





GŁOŚNIKI

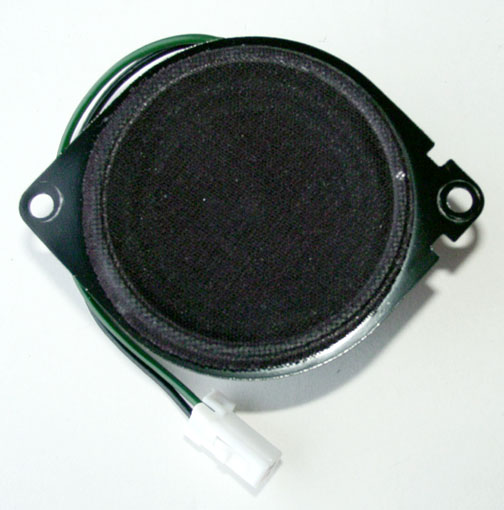

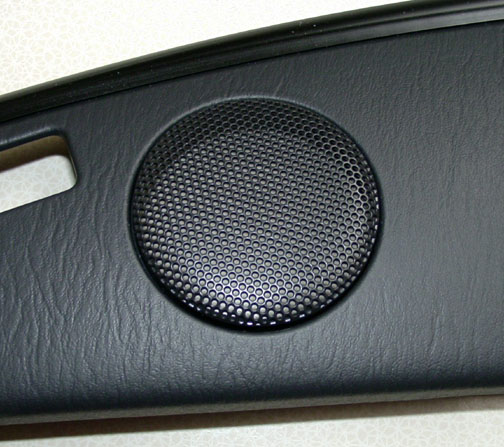

PRZEDNIE GŁOŚNIKI tzw. TWEETERS

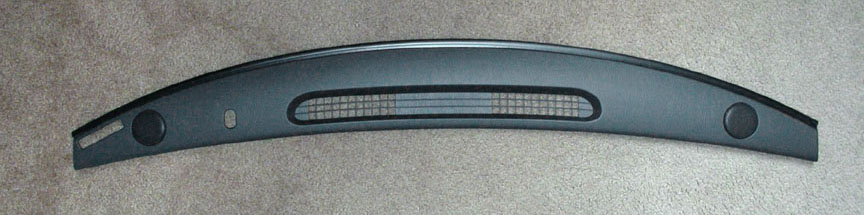

Przednie głośniki zamontowane są po plastikiem znajdującym się zaraz przy przedniej szybie

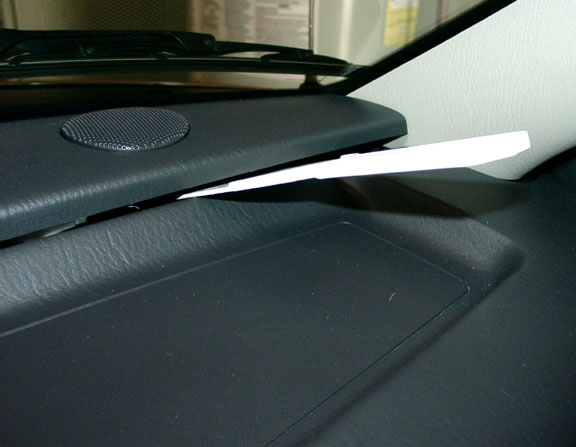

• 1.     By dostać się do nich należy odgiąć plastik zaczynając od lewej bądź prawej strony. Plastik ten trzyma się na 4 zatrzaskach: po jednym z lewej i prawej strony oraz 2 na środku w okolicach wlotów powietrza. Odpowiednio podważony w łatwy sposób daje się wyciągnąć.

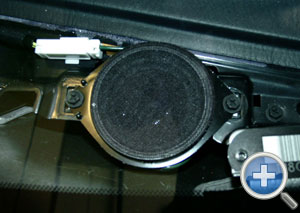

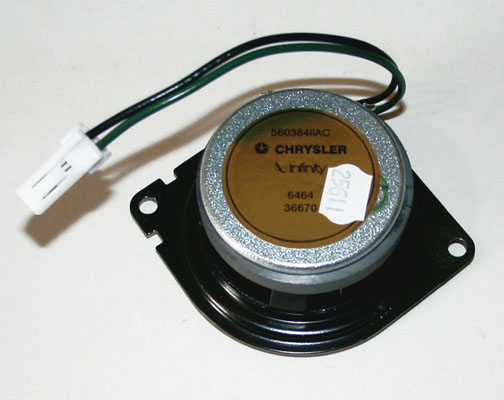

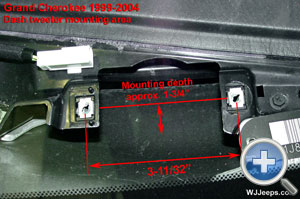

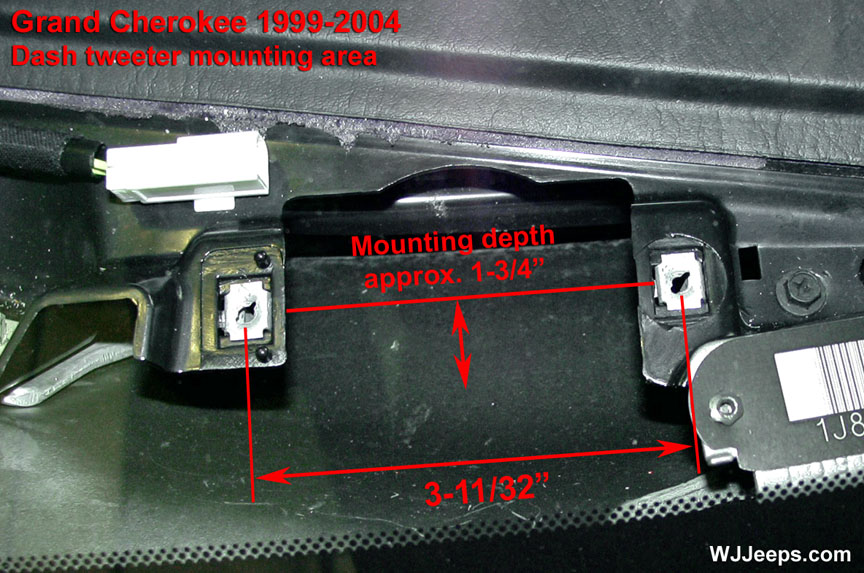

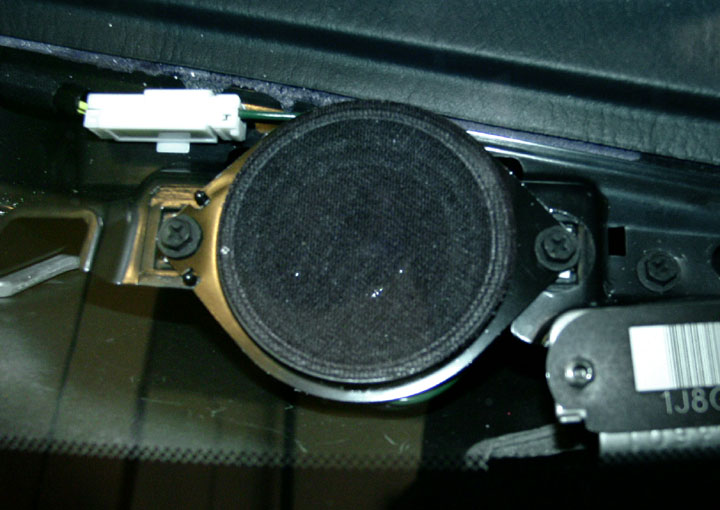

• 2.     Po wyjęciu plastików naszym oczom ukazują się niezabudowane już głośniki (rys 2), które przymocowane są 2 śrubkami

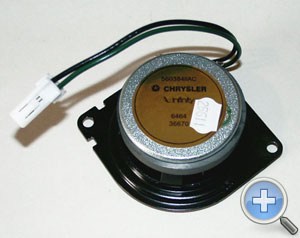

• 3.    Przednie głośniki nazywane tweeters`ami niestety często psują się demonstrując swojemu właścicielowi „charczenie”.





• 4.     by dokonać wymiany głośnika, pozostaje jedynie odłączyć głośnik od instalacji i odkręcić dwie śrubki na których jest zamocowany.
• 5.     Po wymienia i sprawdzeniu podłączenia pozostaje już jedynie docisnąćuprzednio zdemontowany plastik.

GŁOŚNIKI W DRZWIACH PRZEDNICH





Analizując powyższe zdjęcia: po odkręceniu 3 śrubek zdejmujemy plastikową obudowę drzwi i mamy już swobodny dostęp do śrubek głośnika

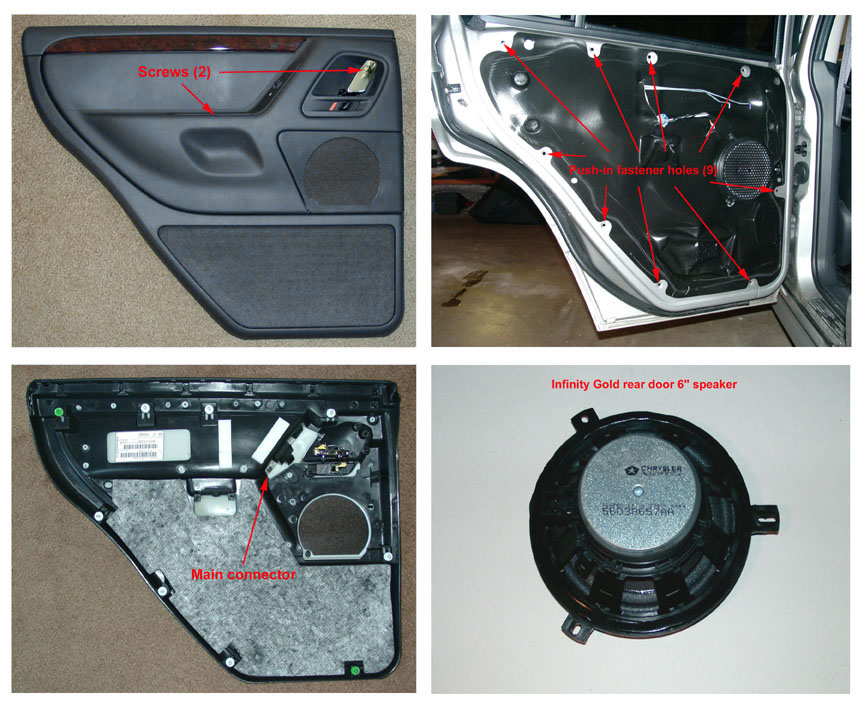

GŁOŚNIKI W DRZWIACH TYLNICH





Analizując powyższe zdjęcia: po odkręceniu 2 śrubek zdejmujemy plastikową obudowę drzwi i mamy już swobodny dostęp do śrubek głośnika

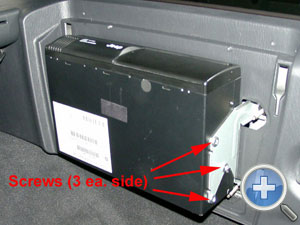

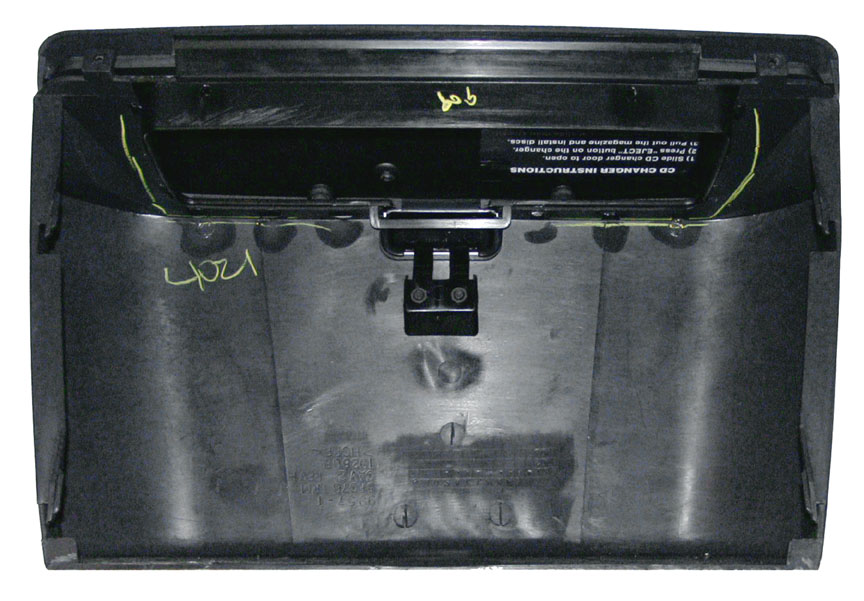

ZMIENIARKA CD

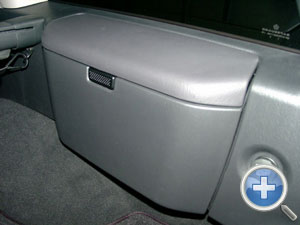

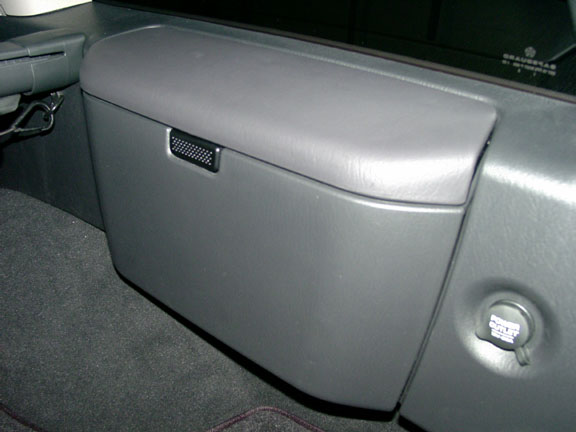

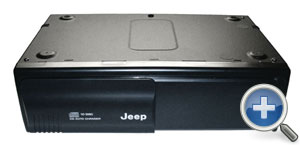

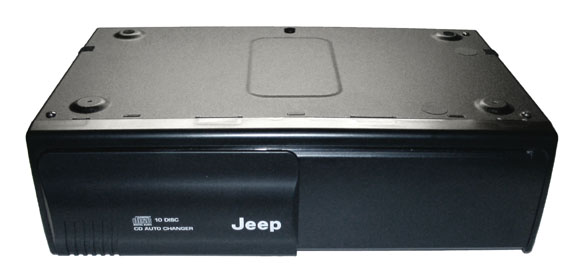

W niektórych modelach w bagażniku zamontowana jest zmieniarka CD mieszcząca 10 płyt cd. Zmieniarka ta podłączona jest do oryginalnego radioodtwarzacza.

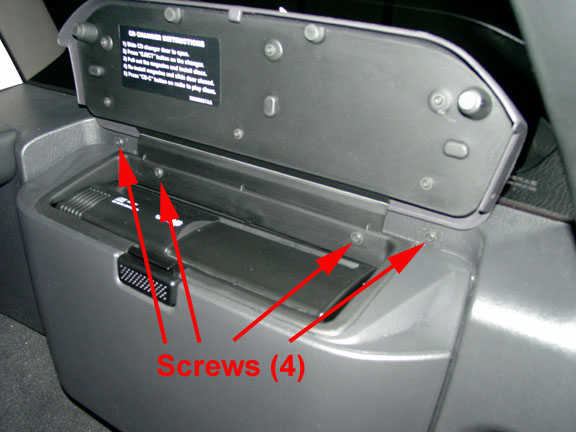

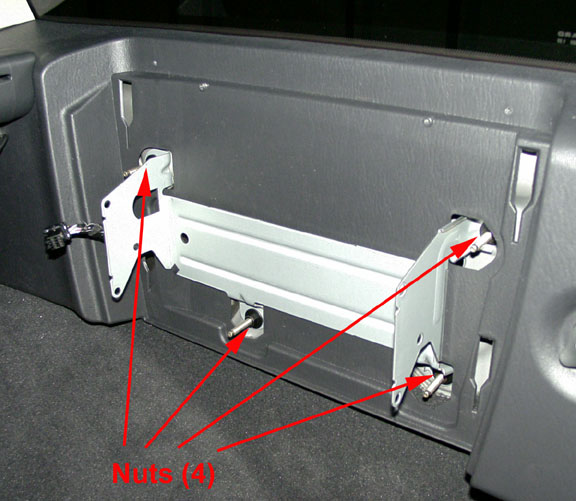

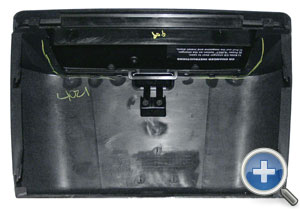

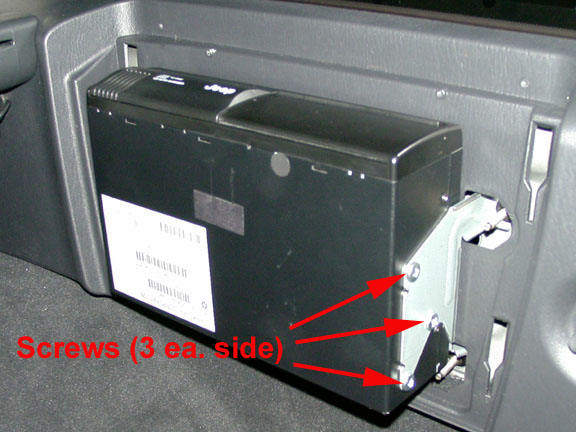

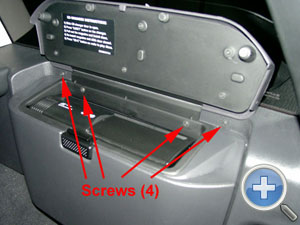

Demontaż zmieniarki nie stanowi dużego problemu, wystarczy postępować zgodnie z niżej zamieszczonymi zdjęciami.
